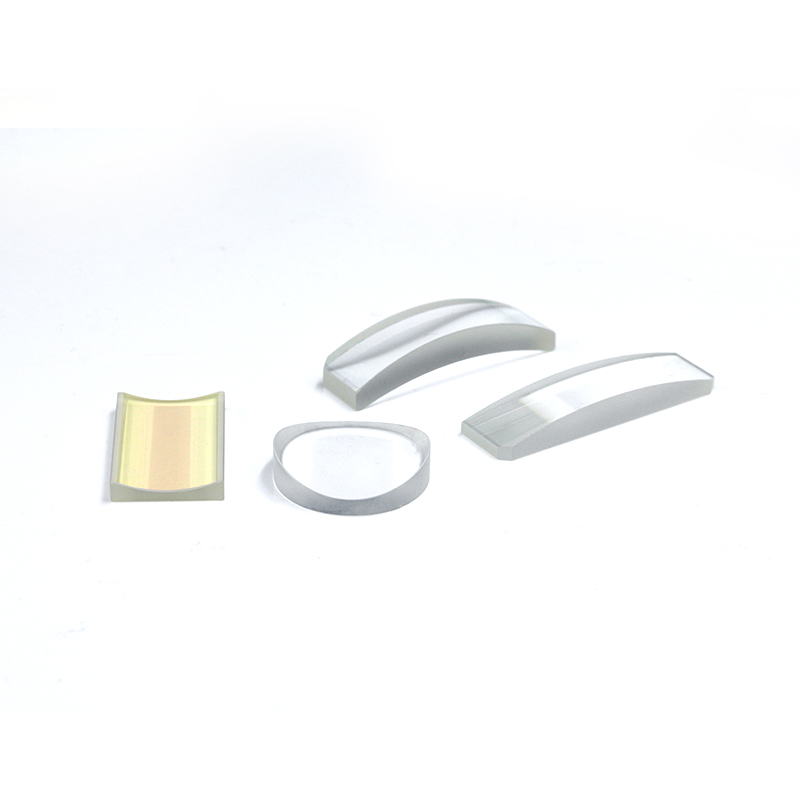

Zylindrische Linsen
Zylindrische Linsen
Zylindrische Linsen
Produktparameter
| Spezifikationen | PCV-Zylinderlinse | PCX-Zylinderlinse |
| Dimension | Maßgeschneidert | |
| Maßtoleranz | +0/-0,05 mm | |
| Mittendickentoleranz | ±0,03 mm | |
| Unregelmäßigkeit | N<2 Fr △N<0,2 Fr |
|
| Oberflächenqualität | 20-10 S/D | |
| Exzentrizität | <3′ | |
| Beschichtung | Maßgeschneidert | |
| Material | Maßgeschneidert | |
Produkteinführung
Die Besonderheit von Zylinderlinsen liegt in ihren unterschiedlichen Radien entlang der X- und Y-Achse. Dieses Design verleiht Zylinderlinsen einzigartige optische Eigenschaften, die es ihnen ermöglichen, einfallendes Licht in eine Richtung zu fokussieren, ohne in die dazu senkrechte Richtung zu fokussieren. Dadurch wird ein Punktfleck in einen Linienfleck umgewandelt oder die Höhe eines Bildes verändert, ohne seine Breite zu verändern. Sie werden dort eingesetzt, wo Strahlformen korrigiert oder in Querrichtung angepasst werden müssen. Ihre Anwendungen sind weit verbreitet, unter anderem: Lasersysteme zur Strahlaufweitung, -fokussierung und -formung; Beleuchtungssysteme als Komponenten wie Reflektoren und Kondensatoren; und optische Informationsverarbeitung zum Ändern des Seitenverhältnisses von Bildern oder zum Fokussieren auf Linien.
Zylinderlinsen gibt es in verschiedenen Ausführungen, einschließlich plankonvexer Zylinderlinsen, plankonkaver Zylinderlinsen, doppelkonvexer Zylinderlinsen und doppelkonkaver Zylinderlinsen. Diese verschiedenen Arten von Zylinderlinsen können sich in Form, Brennweite, Material und anderen Aspekten unterscheiden, um den unterschiedlichen Anwendungsanforderungen der Kunden gerecht zu werden.
