Paramètres du produit
| Spécifications | Lentille asphérique polie | Lentille asphérique moulée |
| Dimension | 15 ~ 120 mm |
|
| Tolérance dimensionnelle | ±0,05 mm | |
| Tolérance d'épaisseur centrale | ±0,05 mm | |
| Irrégularité | PV<50 μm | PV<200 μm |
| Qualité des surfaces | 20-10 S/D | 40-20 S/J |
| Excentricité | <5′ | |
| Revêtement | Conçu sur mesure | |
| Matériel | Conçu sur mesure | |
Présentation du produit

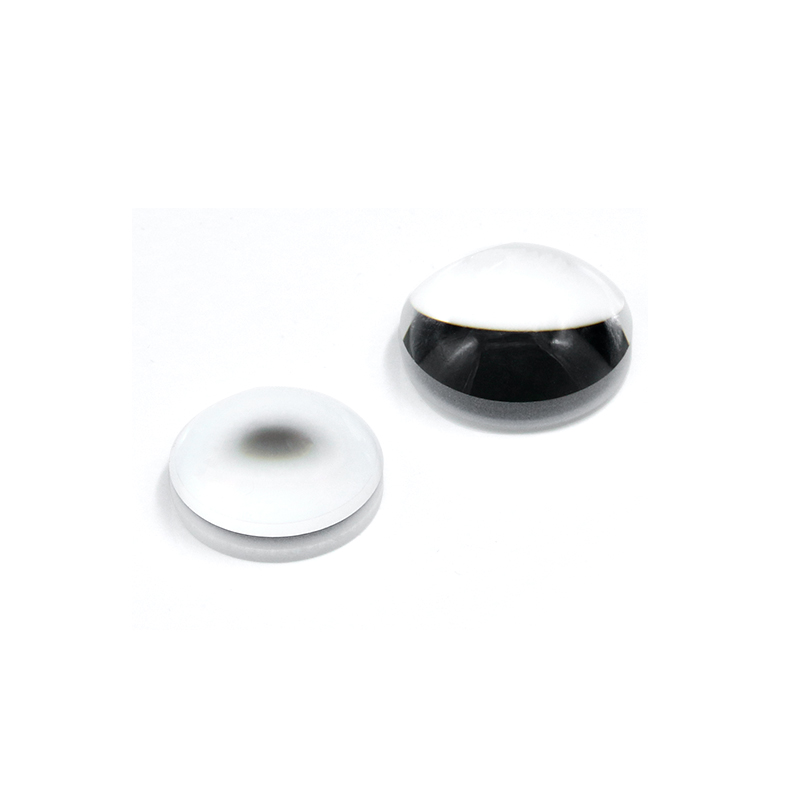

Fabrication de lentilles asphériques RISING EO
—— Moulage et polissage de précision
RISING EO fournit à la fois des méthodes de polissage et de moulage de précision pour les lentilles asphériques personnalisées, offrant des solutions de composants optiques flexibles, depuis les échantillons prototypes jusqu'à la production de masse.
Principales fonctionnalités
• Prend en charge les processus de polissage et de moulage de précision
• Plage de tailles de polissage : diamètre 15 à 120 mm
• Plage de tailles de moulage : diamètre inférieur à 30 mm
• Tolérance dimensionnelle : ±0,05 mm
• Tolérance d'épaisseur centrale : ±0,05 mm
• Excentricité : <5 minutes d'arc
• Revêtements et matériaux personnalisés disponibles sur demande
Applications
• Systèmes optiques de caméras et de télescopes haut de gamme
• Dispositifs médicaux et systèmes laser
• Objectifs de caméras de sécurité et de surveillance
• Systèmes optiques infrarouges
Foire aux questions
Q : Comment choisir entre le moulage et le polissage des lentilles asphériques ?
R : Le moulage convient à une production en grand volume (diamètre <30 mm) avec une bonne cohérence, mais nécessite un outillage de moule au préalable. Le polissage convient aux échantillons en petits lots et à la R&D avec une gamme de tailles plus large (jusqu'à 120 mm), aucun moule requis, offrant une plus grande flexibilité.
Q : Quel est le diamètre minimum disponible ?
R : Le polissage peut descendre jusqu’à 15 mm de diamètre ; le moulage est disponible pour des diamètres inférieurs à 30 mm. Veuillez nous contacter pour des tailles plus petites.
Q : Quels matériaux sont disponibles pour les lentilles asphériques personnalisées ?
R : Les matériaux peuvent être personnalisés sur demande, y compris le verre optique, les matériaux infrarouges, etc. Veuillez fournir le type de matériau ou les spécifications.
Q : Quel est le niveau de précision d’une excentricité < 5 minutes d’arc ?
R : 5 minutes d'arc est une tolérance d'excentricité typique pour la plupart des systèmes d'imagerie et d'inspection. Une plus grande précision est disponible sur demande.
