Quali sono i principali tipi di lenti utilizzate negli endoscopi

Negli endoscopi troverai diversi tipi principali di lenti, tra cui lenti obiettive, relè, ad asta, GRIN, cilindriche e asferiche. Molti endoscopi utilizzano lenti di dimensioni come 1/6', 1/10' e 1/18'. Il materiale e il design delle lenti per endoscopio influiscono sia sulla chiarezza dell'immagine che sulla qualità della visualizzazione dei dettagli durante le procedure. Una lente ben progettata può offrire un campo visivo più ampio e una minore distorsione dell'immagine, il che aiuta i chirurghi a vedere più chiaramente ed evitare errori.

Punti chiave

• Le lenti per endoscopio sono disponibili in vari tipi, tra cui obiettivi, relè, aste, GRIN, cilindriche e asferiche, ciascuna con uno scopo specifico in termini di chiarezza e dettaglio dell'immagine.

• La scelta del materiale giusto per le lenti, come il vetro ottico o il vetro borosilicato, è fondamentale per garantire la durata e l'imaging di alta qualità durante le procedure mediche.

• I design avanzati delle lenti, come le lenti di precisione e i sistemi metalens, migliorano la chiarezza ottica e consentono un feedback visivo in tempo reale, migliorando l'accuratezza diagnostica.

• Una corretta pulizia e sterilizzazione delle lenti dell'endoscopio sono essenziali per mantenerne le prestazioni e garantire la sicurezza del paziente durante le procedure mediche.

• Comprendere le funzioni dei diversi tipi di lenti aiuta i professionisti medici a selezionare l'endoscopio migliore per una diagnosi accurata e un trattamento efficace.

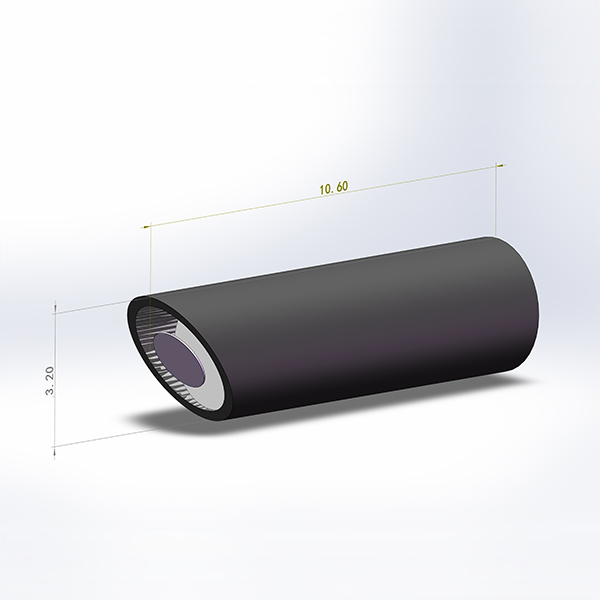

Tipi di lenti per endoscopio

Le lenti dell'endoscopio svolgono un ruolo fondamentale nel catturare e trasmettere immagini all'interno del corpo. Ogni tipo di lente in un endoscopio svolge una funzione specifica per garantire immagini chiare e accurate durante le procedure mediche. Ecco una ripartizione dei principali tipi di lenti per endoscopi e come lavorano insieme per fornire immagini di alta qualità.

Lenti dell'obiettivo

Le lenti dell'obiettivo si trovano sulla punta dell'endoscopio. Ti affidi a queste lenti per catturare la luce dall'area esaminata e focalizzarla sul sistema di imaging. Il design delle lenti degli obiettivi influisce direttamente sulla chiarezza e sulla luminosità delle immagini che vedi.

Dipendi dalle lenti dell'obiettivo per formare l'immagine iniziale. Concentrano la visione dei tessuti o degli organi sulla parte successiva del sistema ottico. Il punto focale dell'obiettivo determina quanta parte della scena rimane a fuoco, ovvero la profondità di campo. Nelle moderne lenti per endoscopio, questa profondità può variare da 3 a 100 mm, offrendo flessibilità per diverse procedure.

Lenti a relè

Le lenti relè trasmettono l'immagine dalla lente dell'obiettivo lungo l'endoscopio all'oculare o alla fotocamera. Queste lenti mantengono l'immagine nitida e senza distorsioni, anche mentre viaggia attraverso il tubo lungo e stretto dell'endoscopio.

Le lenti Relay sono essenziali quando è necessario osservare aree non facilmente accessibili. Preservano la qualità dell'immagine e consentono di vedere i dettagli più fini, anche a distanza dall'area target.

Lenti ad asta

Le lenti ad asta sono cilindriche e si adattano perfettamente all'interno del tubo dell'endoscopio. Utilizzi queste lenti per focalizzare e dirigere la luce in modo efficiente attraverso il dispositivo.

• Le lenti a stelo sono lucidate sui lati e levigate su entrambe le estremità.

• Si allineano con il tubo, fornendo supporto sia ottico che strutturale.

• Queste lenti focalizzano la luce in una linea, utile per modellare e dirigere i raggi.

Le lenti ad asta consentono di ottenere un design compatto per l'endoscopio mantenendo una forte trasmissione delle immagini. Sono particolarmente preziosi negli strumenti medici che richiedono durata e precisione.

Lenti GRIN

Le lenti GRIN (Gradient Index) hanno un indice di rifrazione che cambia gradualmente dal centro verso il bordo. Questo design unico ti consente di focalizzare la luce con precisione, anche in spazi molto ristretti.

• Il gradiente dell'indice di rifrazione consente alla lente di piegare e focalizzare la luce su un punto specifico.

• Le lenti GRIN sono ideali per l'imaging di aree piccole o delicate, come i tessuti biologici.

• È possibile utilizzare le lenti GRIN in combinazione con microscopi miniaturizzati per ottenere immagini dettagliate.

Le lenti GRIN supportano anche la miniaturizzazione. Ad esempio, una lente GRIN con un diametro di soli 500 micrometri può piegarsi senza rompersi e mantenere comunque la qualità dell'immagine. Anche se l'obiettivo si sposta leggermente, mantiene la risoluzione e il segnale forti. Ciò rende le lenti GRIN perfette per le lenti per endoscopio che devono essere piccole e affidabili.

Lenti cilindriche e asferiche

Le lenti cilindriche e asferiche migliorano ulteriormente le prestazioni delle lenti per endoscopio. Ciascun tipo apporta vantaggi unici all'imaging medico.

Le lenti asferiche riducono le aberrazioni sferiche, migliorando la risoluzione e consentendo di vedere i tessuti e gli organi più chiaramente.

• Le lenti cilindriche correggono la distorsione lungo un asse, rendendo le immagini più nitide e precise.

• Queste lenti ti aiutano a ottenere immagini più chiare di aree come il tratto digestivo, il che supporta una migliore diagnosi.

• Le lenti asferiche hanno una curvatura variabile, che corregge molteplici tipi di errori ottici, come coma e astigmatismo.

• Riducendo al minimo queste aberrazioni, le lenti asferiche offrono immagini più nitide e un contrasto più elevato.

Spesso trovi lenti asferiche abbinate a lenti GRIN nelle lenti per endoscopi avanzati. Questa combinazione aumenta le prestazioni ottiche, che sono cruciali per attività di alta precisione, come l’imaging di regioni profonde del cervello o il rilevamento di sottili cambiamenti nei tessuti.

Comprendendo i ruoli di ciascun tipo di obiettivo, puoi capire come Le lenti per endoscopio lavorano insieme per fornire le migliori immagini possibili durante le procedure mediche.

Materiali per lenti in endoscopia

Quando si seleziona un endoscopio, è necessario considerare i materiali delle lenti. La scelta giusta influisce sia sulla durata che sulla qualità dell'immagine. Ecco come si comportano i materiali più comuni nelle lenti per endoscopi.

Vetro ottico

Il vetro ottico rimane la scelta migliore per i materiali delle lenti degli endoscopi. Approfittate della sua eccellente trasmissione della luce e delle proprietà ottiche stabili. Questo materiale fornisce immagini chiare, essenziali per una diagnosi accurata.

Puoi fare affidamento sul vetro ottico per prestazioni costanti nella maggior parte degli ambienti medici. La sua durevolezza supporta l'uso ripetuto, mentre le sue proprietà ottiche aiutano a mantenere un'elevata qualità dell'immagine.

Vetro borosilicato

Il vetro borosilicato si distingue per la sua resistenza agli shock termici e alla corrosione chimica. Si vede spesso questo materiale nelle lenti degli endoscopi utilizzate in ambienti difficili o variabili.

Potrai stare tranquillo sapendo che il vetro borosilicato è in grado di gestire improvvisi sbalzi di temperatura e l'esposizione a sostanze chimiche. Questa stabilità aiuta a preservare la qualità dell'immagine durante le procedure più impegnative.

Silice fusa

La silice fusa offre vantaggi unici per i materiali delle lenti degli endoscopi. Ottieni un'elevata trasmissione della luce su un ampio spettro, che migliora la qualità dell'immagine sia nella gamma visibile che in quella ultravioletta.

Suggerimento: la bassa fluorescenza della silice fusa la rende ideale per l'imaging avanzato, come l'endoscopia a fluorescenza, in cui è necessario un elevato rapporto segnale/rumore.

Puoi fidarti della silice fusa per offrire prestazioni affidabili e un'eccellente qualità dell'immagine, anche in ambienti medici difficili.

Lenti specializzate per endoscopia a fluorescenza

Lenti per imaging a fluorescenza

Ti affidi a lenti specializzate nell'endoscopia a fluorescenza per rilevare e visualizzare i segnali fluorescenti all'interno del corpo. Queste lenti ti aiutano a vedere i tessuti che assorbono coloranti fluorescenti ed emettono luce a lunghezze d'onda specifiche. È necessaria un'illuminazione precisa alla lunghezza d'onda di eccitazione per attivare questi coloranti. L'endoscopio utilizza una combinazione di tipi di lenti per raggiungere questo obiettivo.

Utilizzi questi obiettivi per massimizzare il rapporto segnale-rumore e il rapporto segnale-fondo. SNR e SBR elevati aiutano a rilevare anche i deboli segnali fluorescenti, il che è fondamentale nell'endoscopia a fluorescenza. Si vedono spesso sonde molecolari con coloranti fluorescenti che assorbono fotoni ed emettono luce a lunghezze d'onda maggiori. Questo processo crea un chiaro segnale fluorescente da osservare.

Suggerimento: la tecnologia laser di Modulight può personalizzare la luce di eccitazione per il tuo endoscopio, rendendo l'endoscopia a fluorescenza più precisa.

Lenti rivestite

Si migliorano le prestazioni dell'endoscopia a fluorescenza utilizzando lenti rivestite. I rivestimenti antiriflesso avanzati, come eBAND, utilizzano strati nanostrutturati con indici di rifrazione ultra bassi. Questi rivestimenti riducono i bagliori e le immagini fantasma, offrendo immagini nitide anche in condizioni di scarsa illuminazione. Inoltre, potrete trarre vantaggio dai rivestimenti che estendono la larghezza di banda e gestiscono la dipendenza angolare, che è importante per l'imaging in fluorescenza NIR.

I recenti progressi nelle tecnologie ottiche di rivestimento e di filtro sottile stanno portando a più applicazioni nei settori medico e delle scienze della vita, inclusa l’ottimizzazione delle tecniche endoscopiche a fluorescenza NIR. Uno di questi progressi, chiamato rivestimento delle lenti con larghezza di banda estesa e dipendenza angolare (eBAND), utilizza uno strato nanostrutturato con un indice di rifrazione ultrabasso, che migliora significativamente le proprietà antiriflesso e riduce bagliori e immagini fantasma indesiderate, offrendo così immagini nitide e chiare anche in condizioni di illuminazione molto scarse.

Si utilizzano filtri ottici per controllare l'angolo del raggio laser e gestire l'intera larghezza a metà del valore massimo. Questo controllo offre una visibilità più chiara delle aree interessate durante l'endoscopia a fluorescenza. I filtri ottici aiutano anche a selezionare le lunghezze d'onda giuste per l'imaging in fluorescenza NIR, migliorando la precisione del rilevamento.

• I filtri ottici consentono un controllo preciso dell'angolo del raggio laser.

• Ti aiutano a gestire il valore FWHM per una migliore chiarezza.

• Ottieni una maggiore precisione nell'imaging in fluorescenza NIR con i filtri giusti.

Dipendi da queste lenti rivestite e dai filtri ottici per migliorare la qualità dell'endoscopia a fluorescenza. Permettono di vedere sottili cambiamenti nei tessuti, il che supporta procedure diagnostiche avanzate e migliori risultati per i pazienti.

Disegni avanzati di lenti per endoscopio

Obiettivi per il trasferimento delle immagini

Per ottenere una chiarezza ottica eccezionale durante le procedure endoscopiche dipendi da lenti avanzate per il trasferimento delle immagini. Queste lenti utilizzano design innovativi per spostare le immagini dalle profondità del corpo al dispositivo di visualizzazione. I recenti progressi, come il sistema Metalens, hanno trasformato il modo in cui si sperimenta l'imaging endoscopico. Il sistema Metalens consente di utilizzare endoscopi più piccoli senza perdere la chiarezza. Ora puoi raggiungere aree che una volta erano impossibili da visualizzare, come i coaguli di sangue nel cervello o le arterie malate.

Ottieni feedback visivo in tempo reale, che ti aiuta a prendere decisioni rapide e riduce il rischio di errori. Il rilevamento della profondità migliorato e l'aberrazione cromatica ridotta ti consentono di vedere ogni dettaglio con una chiarezza eccezionale.

Lenti di precisione

Le lenti di precisione portano la chiarezza ottica a un livello superiore. Queste lenti vengono utilizzate per migliorare sia la risoluzione che il contrasto delle immagini durante le procedure endoscopiche. Gli endoscopi ad alta definizione ora offrono fino a un milione di pixel, offrendoti una nitidezza senza pari. È possibile ingrandire le immagini della mucosa fino a 35 volte e lo zoom ottico può raggiungere un ingrandimento di 150 volte. Questo livello di dettaglio ti aiuta a individuare anche le lesioni più piccole.

• I design avanzati delle lenti migliorano la trasmissione della luce, aumentando la chiarezza ottica.

• Un contrasto migliore consente di identificare piccole anomalie con maggiore chiarezza.

• Molteplici modalità di imaging supportano un'ampia gamma di esigenze diagnostiche.

Nota: l'imaging 3D con lenti di precisione aumenta la sicurezza nel riconoscere i confini del tumore e migliora l'accuratezza della diagnosi.

I moderni processori per endoscopi convertono la luce in immagini ad alta definizione con artefatti minimi. Potrai beneficiare di immagini chiare e nitide che supportano procedure endoscopiche accurate ed efficienti. Le lenti di precisione ti assicurano di non perdere mai dettagli importanti, rendendo ogni procedura più sicura ed efficace.

È necessario scegliere la lente dell'endoscopio giusta per ottenere immagini chiare e prestazioni affidabili. Diversi tipi di lenti, come obiettivo, relè, asta, GRIN, cilindrica e asferica, svolgono ciascuno un ruolo nella formazione e trasmissione dell'immagine. Materiali come vetro, quarzo fuso e rivestimenti speciali migliorano la durata e la chiarezza.

• Le lenti in vetro garantiscono un'eccellente trasmissione della luce e durata.

• Le lenti in plastica offrono opzioni leggere ma possono ridurre la qualità ottica.

• I sistemi di messa a fuoco automatica e le lenti asferiche consentono di ottenere immagini più nitide durante l'endoscopia.

È necessario considerare il tipo e il materiale delle lenti quando si seleziona un endoscopio per procedure mediche. Le lenti di alta qualità riducono la distorsione e migliorano la chiarezza, supportando diagnosi accurate e trattamenti efficaci.

Domande frequenti

Qual è il modo migliore per pulire le lenti dell'endoscopio prima della sterilizzazione?

È necessario sciacquare le lenti dell'endoscopio con acqua sterile per rimuovere i detriti. Utilizzare una spazzola morbida per pulire la superficie della lente. Seguire sempre le istruzioni di pulizia del produttore prima della sterilizzazione. Questo passaggio aiuta a prevenire i graffi e garantisce una sterilizzazione efficace.

In che modo la sterilizzazione influisce sulle prestazioni delle lenti dell'endoscopio?

La sterilizzazione rimuove i microbi dannosi dalle lenti dell'endoscopio. Mantieni la nitidezza dell'immagine e la funzionalità dell'obiettivo utilizzando metodi di sterilizzazione adeguati. Le alte temperature o le sostanze chimiche aggressive possono danneggiare le lenti, quindi scegli sempre le tecniche di sterilizzazione consigliate per le lenti specifiche del tuo endoscopio.

È possibile riutilizzare le lenti dell'endoscopio dopo la sterilizzazione?

Sì, puoi riutilizzare le lenti dell'endoscopio dopo la sterilizzazione. È necessario ispezionare le lenti per eventuali danni o residui dopo ogni ciclo di sterilizzazione. Una corretta sterilizzazione garantisce la sicurezza del paziente e preserva la qualità delle lenti dell'endoscopio.

Quali metodi di sterilizzazione funzionano meglio per le lenti dell'endoscopio?

È possibile utilizzare la sterilizzazione a vapore, il gas ossido di etilene o il plasma a bassa temperatura per le lenti dell'endoscopio. Ogni metodo presenta vantaggi. La sterilizzazione a vapore è rapida, mentre il gas e il plasma funzionano bene per le lenti sensibili al calore. Verifica sempre la compatibilità delle lenti del tuo endoscopio con il metodo di sterilizzazione scelto.

Perché la sterilizzazione è importante per le lenti per endoscopi medici?

La sterilizzazione protegge i pazienti dalle infezioni durante le procedure mediche. Elimini batteri, virus e funghi dalle lenti dell'endoscopio. La sterilizzazione coerente mantiene le vostre apparecchiature mediche sicure e affidabili per ogni procedura.
