Produktparameter
| Modell | Brennweite (mm) | Bildformat (mm) | Pixel（ähm） | Iris (F/#) | Wellenlänge (nm) | Arbeitsabstand (mm) | Verzerrung(%) | Montieren |
| 2K RL9028 | 90 | 28.7 | 14 | F2.8 | 440-656 | 535 | <0,05 | M42*1 |
| 2K RL8528 | 85 | 28.7 | 14 | F2.8 | 440-656 | 1080 | <0,2 | M42*1 |
| 4K RL5022 | 48 | 28.7 | 7 | F2.2 | 430-470 | 585 | <0,27 | M42*1 |
| 4K RL5028 | 50 | 28.7 | 7 | F2.8 | 420-680 | 592 | <0,2 | M47,5*1 |
Produkteinführung

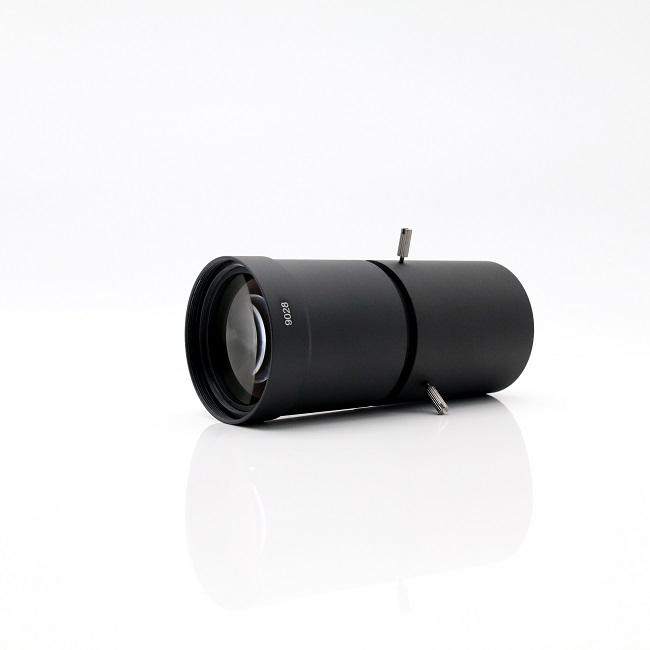

Diese Serie industrieller Zeilenscan-Objektive wurde speziell für Hochgeschwindigkeitssortierumgebungen (z. B. Erz, Mineralsand und Recyclingsortierung) entwickelt und zielt darauf ab, stabile, klare und unverzerrte lineare Bilder für Ihr Bildverarbeitungssystem zu liefern, das die zentrale optische Komponente zur Verbesserung der Sortiergenauigkeit und -effizienz darstellt.
1. Produktkernvorteile und -funktionen
- Präzise Bildgebung, die Sortiergenauigkeit gewährleistet: Verwendung eines optischen Designs mit geringer Verzerrung (mindestens π/2,05), das eine konsistente und unverzerrte Bildgebung von der Bildmitte bis zum Rand des Bildes gewährleistet und zuverlässige visuelle Daten liefert.
- Hochauflösende Anpassung, die subtile Unterschiede erfasst: Vollständig kompatibel mit gängigen Zeilenkameras, bietet Modelle, die für 7 μm (4K-Ebene) und 14 μm (2K-Ebene) Pixel optimiert sind und in der Lage sind, kleine Unterschiede in Mineralfarben, Texturen und Formen zu unterscheiden.
- Große Blende und robustes Design: Die große Blende F2,2–F2,8 sorgt für ausreichenden Lichteintrag in Produktionslinien mit hoher Geschwindigkeit oder bei schlechten Lichtverhältnissen.
- Flexible Konfiguration, einfache Integration: Bereitstellung mehrerer Brennweiten von 48 mm, 50 mm, 85 mm, 90 mm und unterschiedlicher Arbeitsabstände zur Anpassung an verschiedene Installationslayouts. Standard-M42/M48-Schnittstelle für schnelle Verbindung mit den meisten Industriekameras.
2. Leitfaden zur Auswahl der wichtigsten Parameter
Wir bieten verschiedene Modelle an, um den unterschiedlichen Sortieranforderungen gerecht zu werden:
- Hochauflösende 4K-Serie (z. B. 4K RL5022/5028): Angepasst für 7 μm Pixel, konzipiert für hochpräzise Sortierung, ideal für die feine Erkennung von Mineralfarben und Texturen.
- 2K-Hochleistungsserie (z. B. 2KRL8528/9028): Angepasst für 14 μm-Pixel, bietet längere Arbeitsabstände und Brennweiten, geeignet für begrenzte Einbauräume oder Anlässe, die ein größeres Sichtfeld erfordern.
Die gesamte Serie unterstützt das sichtbare Lichtband, wobei einige Modelle für bestimmte Spektren (z. B. blaues Licht) optimiert sind, um sich an die Sortiereigenschaften verschiedener Materialien anzupassen.
3. Hauptanwendungsszenarien
- Intelligente Sortierung von Erzen und Mineralsanden: Wird für visuell basierte Farbsortierungs- und Qualitätsauswahlsysteme für Eisenerz, Lithiumerz, Quarzsand usw. verwendet.
- Industrielle Materialsortierung: Hochpräzise Sortierförderlinien für das Recycling von Kunststoffen/Metallen, Kornfarbensortierung, Teesortierung usw.
- High-End-Fertigungsinspektion: Geeignet für Druckinspektion, Erkennung von Vliesstofffehlern, lineares Scannen von LCD-Panels usw.
