Parámetros del producto
| Modelo | Distancia focal (mm) | Formato de imagen (mm) | Píxel (um) | Iris（F/#） | Longitud de onda (nm) | Distancia de trabajo (mm) | Distorsión(%) | Montar |

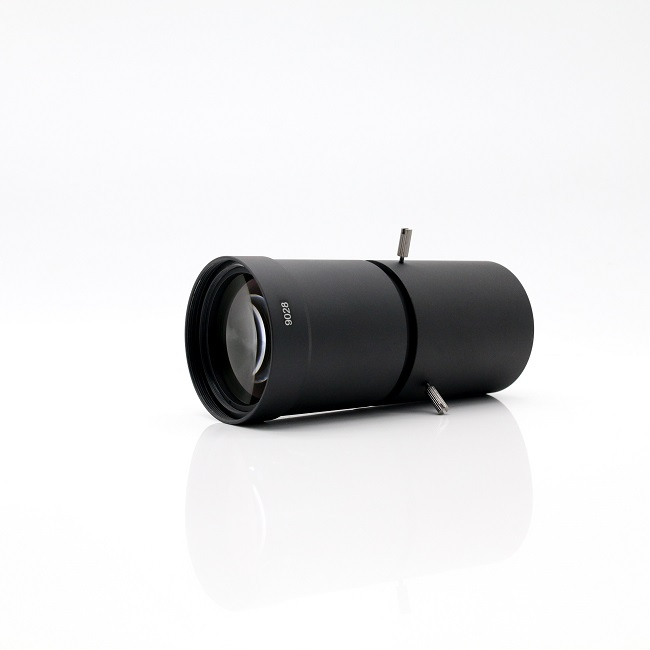

| 2K RL9028 | 90 | 28.7 | 14 | F2.8 | 440-656 | 535 | <0,05 | M42*1 |
| 2K RL8528 | 85 | 28.7 | 14 | F2.8 | 440-656 | 1080 | <0,2 | M42*1 |
| 4K RL5022 | 48 | 28.7 | 7 | F2.2 | 430-470 | 585 | <0,27 | M42*1 |
| 4K RL5028 | 50 | 28.7 | 7 | F2.8 | 420-680 | 592 | <0,2 | M47.5*1 |
Introducción del producto
Esta serie de lentes de escaneo de línea industrial está especialmente desarrollada para entornos de clasificación de alta velocidad (como minerales, arenas minerales y clasificación de reciclaje), con el objetivo de proporcionar imágenes lineales estables, claras y sin distorsiones para su sistema de visión, que es el componente óptico central para mejorar la precisión y eficiencia de la clasificación.
1. Ventajas y características principales del producto
- Imágenes precisas, que garantizan precisión en la clasificación: utilizando un diseño óptico de baja distorsión (mínimo π/2,05), garantiza imágenes consistentes y sin distorsiones desde el centro hasta el borde de la imagen, proporcionando datos visuales confiables.
- Adaptación de alta resolución, capturando diferencias sutiles: Totalmente compatible con las principales cámaras de escaneo de línea, proporcionando modelos optimizados para píxeles de 7 μm (nivel 4K) y 14 μm (nivel 2K), capaces de distinguir pequeñas diferencias en colores, texturas y formas minerales.
- Gran apertura y diseño robusto: la gran apertura F2.2-F2.8 garantiza una entrada de luz suficiente en líneas de producción de alta velocidad o condiciones de poca luz.
- Configuración flexible, fácil integración: proporciona múltiples distancias focales de 48 mm, 50 mm, 85 mm, 90 mm y diferentes distancias de trabajo para adaptarse a diversos diseños de instalación. Interfaz estándar M42/M48 para una conexión rápida con la mayoría de las cámaras industriales.
2. Guía de selección de parámetros clave
Ofrecemos diferentes modelos para satisfacer diversos requisitos de clasificación:
- Serie 4K de alta resolución (como 4K RL5022/5028): Adaptada para píxeles de 7 μm, diseñada para clasificación de alta precisión, ideal para el reconocimiento fino de colores y texturas minerales.
- Serie 2K de alto rendimiento (como 2KRL8528/9028): Adaptada para píxeles de 14 μm, que proporciona distancias de trabajo y distancias focales más largas, adecuadas para espacios de instalación limitados u ocasiones que requieren un campo de visión más amplio.
Toda la serie admite la banda de luz visible, con algunos modelos optimizados para espectros específicos (como la luz azul) para adaptarse a las características de clasificación de diferentes materiales.
3. Principales escenarios de aplicación
- Clasificación inteligente de minerales y arenas minerales: Se utiliza para sistemas de selección de calidad y clasificación de colores basados visualmente en minerales de hierro, minerales de litio, arenas de cuarzo, etc.
- Clasificación de materiales industriales: Líneas transportadoras de clasificación de alta precisión para reciclaje de plásticos/metales, clasificación por color de grano, clasificación de té, etc.
- Inspección de fabricación de alta gama: adecuada para inspección de impresión, detección de defectos en telas no tejidas, escaneo lineal de paneles LCD, etc.
