Prismen
Prismen
Produktparameter
| Spezifikationen | Dachprisma | Rechtwinkliges Prisma |
| Klare Blende | >90 % | |
| Maßtoleranz | ±0,01 mm | |
| Winkeltoleranz | 10 Bogensekunden | |
| Unregelmäßigkeit | λ/10@633nm | |
| Oberflächenqualität | 20-10 S/D | |
| Beschichtung | Maßgeschneidert | |
| Material | Maßgeschneidert | |
| Abschrägung | 0,05-0,20 mm * 45 ° | |
Produkteinführung

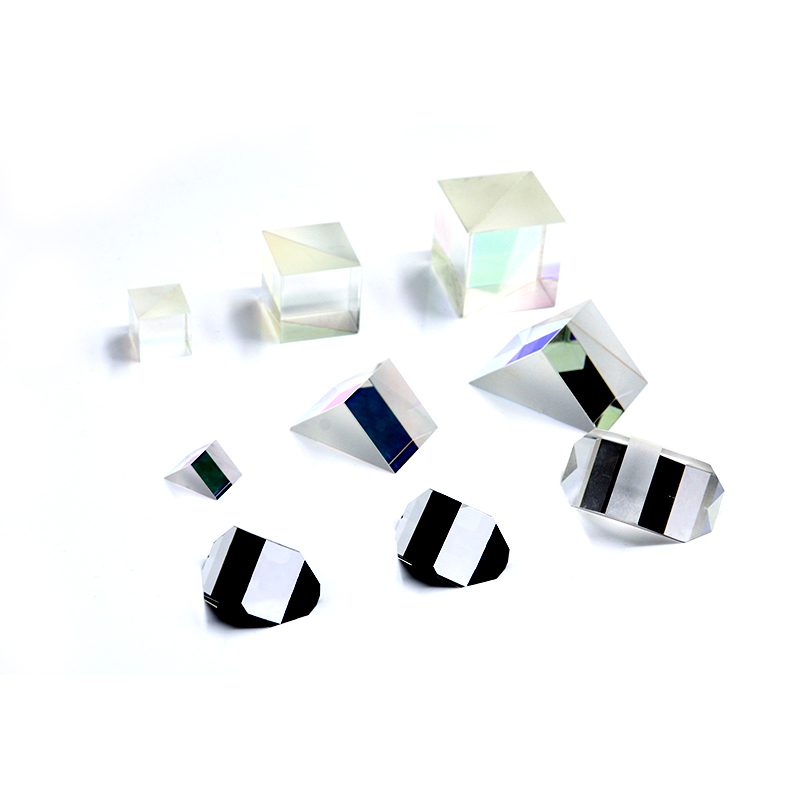

Prismen werden hauptsächlich in optischen Instrumenten verwendet, um zusammengesetztes Licht in ein Spektrum zu zerlegen oder die Richtung von Lichtstrahlen zu ändern. Das Funktionsprinzip von Prismen basiert auf den Brechungsgesetzen und dem Phänomen der Lichtstreuung. Wenn Lichtstrahlen von einem Medium in ein anderes eindringen, kommt es zur Brechung, d. h. die Ausbreitungsrichtung der Lichtstrahlen ändert sich. Unterschiedliche Lichtwellenlängen haben innerhalb eines Prismas unterschiedliche Brechungsindizes und werden daher nach dem Durchgang durch das Prisma unterschiedlich stark abgelenkt, wodurch zusammengesetztes Licht in ein Spektrum zerlegt wird.

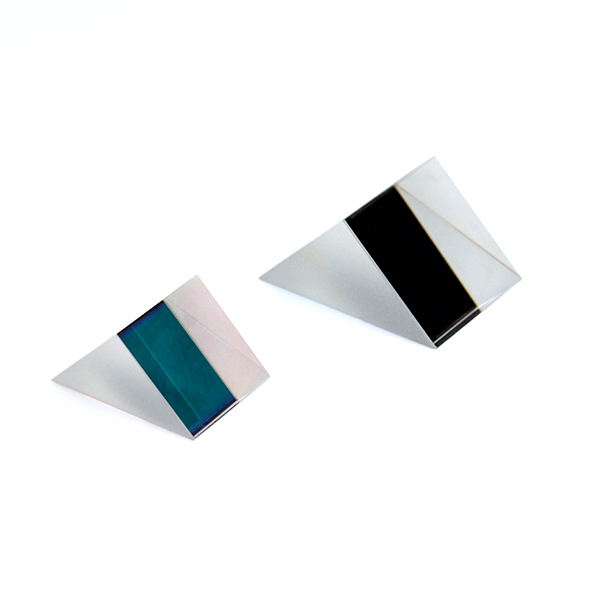

Rechtwinkliges Prisma: Es verfügt über einen rechten Winkel und zwei im Winkel von 45° geneigte Ebenen. Diese Winkel ermöglichen eine Totalreflexion des Lichts innerhalb des Prismas und ermöglichen so eine Umkehrung der Strahlengänge oder eine Ablenkung von Bildern.

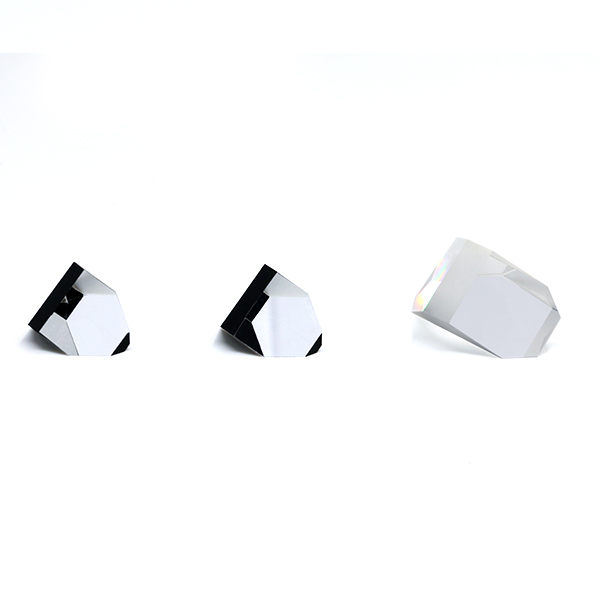

Dachprisma: Es handelt sich um eine Art Prisma mit zwei zueinander senkrechten reflektierenden Flächen, sogenannten Dachflächen. Es kann eine zusätzliche Reflexion hinzufügen, ohne die Richtung der optischen Achse oder die Abbildungsrichtung innerhalb der Hauptebene zu ändern, wodurch die Anforderung der Objekt-Bild-Ähnlichkeit erfüllt wird.
