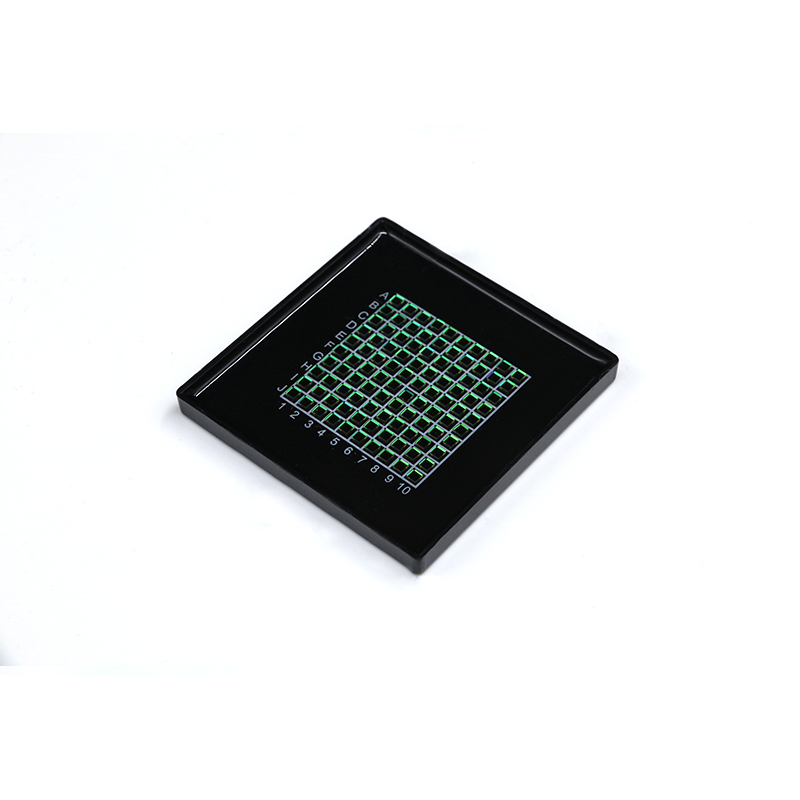

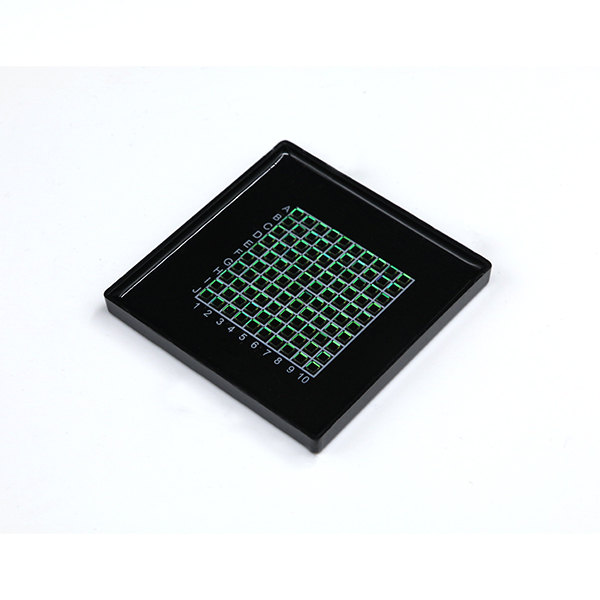

Etalones
Etalones
Parámetros del producto
| Especificaciones | Etalón sólido | Etalon con espacio de aire |
| Material | Sílice fundida, Zerodur | |
| Tolerancia dimensional | +0/-0,1 mm | |
| Tolerancia de espesor | +/-0,01 mm | |
| Calidad superficial | 10-5 S/D | |
| Irregularidad | λ/ 20@632.8nm | |
| Paralelismo | <0,5 segundos de arco | |
| Reflectancia | 99,60% | |
| FSR (rango espectral libre) | 25GHz-500GHz | |
Introducción del producto
Etalon, también conocido como Fabry-Perot etalon o filtro de interferencia, es un instrumento espectroscópico interferométrico de alta resolución. El principio de funcionamiento de un etalon se basa en el fenómeno de la interferencia multihaz. Cuando la luz pasa a través de un etalón, sufre múltiples reflexiones y transmisiones entre dos superficies de espejo paralelas, formando múltiples haces de luz coherentes. Estos haces de luz coherentes interfieren entre sí en el espacio, creando un patrón de interferencia. Al observar los cambios en el patrón de interferencia, se puede lograr el análisis espectral y la calibración de longitud de onda. Por lo general, consta de un par de espejos planos paralelos de alta precisión con un cierto espacio de aire o llenos con un medio transparente en el medio. Las principales aplicaciones de los etalons incluyen análisis espectral, calibración de longitud de onda y selección de modo láser. Dependiendo de su estructura, los etalones se pueden clasificar en los dos tipos siguientes:
Etalon Fabry-Perot con entrehierro (AFPE): El núcleo de este tipo de etalon es un par de espejos planos de alta precisión dispuestos en paralelo con un cierto entrehierro entre ellos. Este tipo de etalon es estructuralmente simple, fácil de usar y relativamente económico, lo que lo hace ampliamente utilizado.

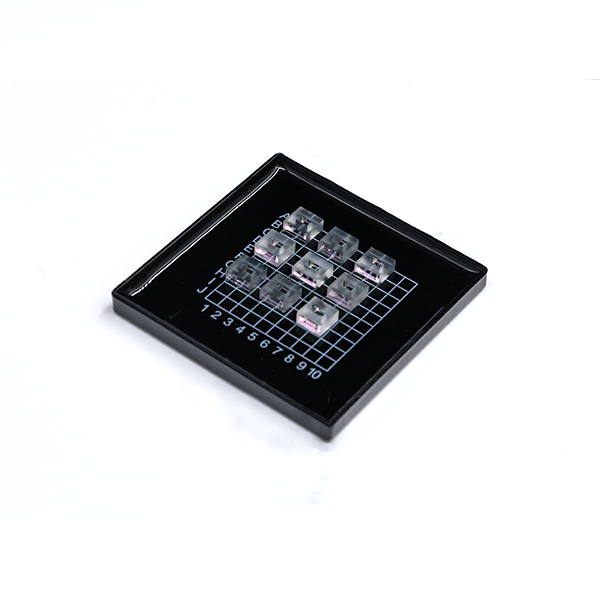

Etalon Fabry-Perot sólido (SFPE): a diferencia del etalon con espacio de aire, el etalon Fabry-Perot sólido es un dispositivo monolítico de cuarzo. El paralelismo de sus dos superficies espejadas está garantizado durante el proceso de fabricación, lo que hace que su uso sea especialmente cómodo. Además, el sólido Fabry-Perot etalon es compacto y resistente, ocupa un espacio mínimo y, por lo tanto, es adecuado para aplicaciones tales como selección de modo dentro de cavidades láser y multiplexación por división de longitud de onda en comunicaciones ópticas.
