Asta integratore
Asta integratore
Asta integratore
Parametri del prodotto
| Specifiche | Asta integratore esagonale | Asta integratore conica | Asta integratore di trasmissione a 90° | Asta integratore di riflessione a 45° |
| Materiale | N-BK7, JGS1, Corning 7980 | |||
| Dimensione | 10-300 mm | |||
| Apertura chiara | Progettato su misura | |||
| Tolleranza dimensionale | ±0,02 mm | |||
| Parallelismo | <3' | |||
| Irregolarità | Tutte le superfici lucidate | |||
| Qualità della superficie | Fine: 20-10 S/D. Lato : 60-40 S/D |
|||
| Smussatura/scheggiatura dei bordi | Nessuna smussatura, scheggiatura del bordo inferiore a 0,25 mm | |||
| Rivestimento | Progettato su misura | |||
| Stabilità ambientale | Basso coefficiente di dilatazione termica ed eccellente stabilità ambientale. | |||
Introduzione al prodotto

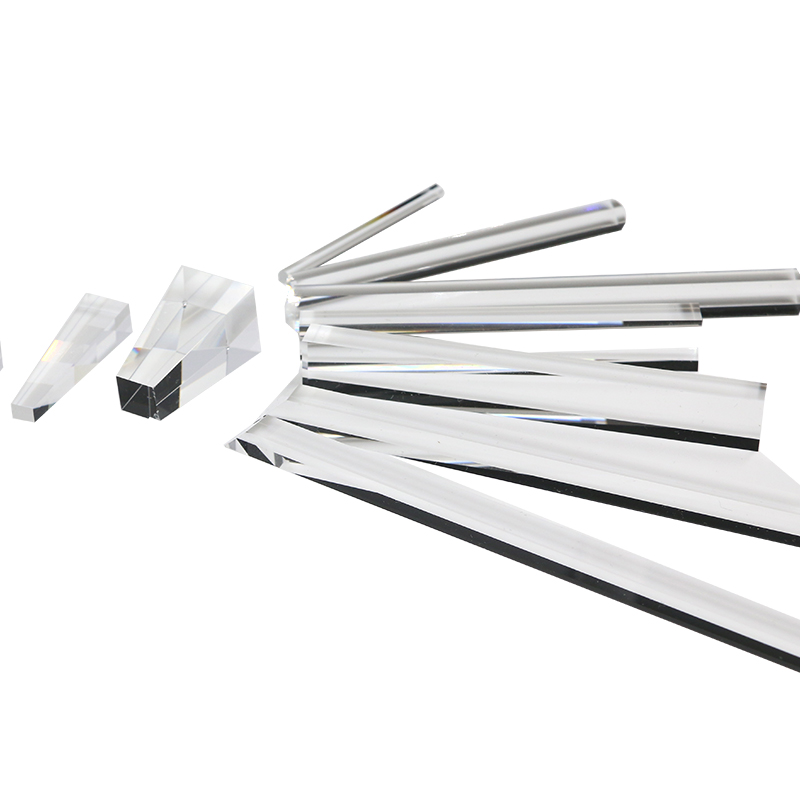

L'integratore Rod utilizza la riflessione interna totale (TIR) per trasmettere la luce dall'ingresso all'uscita del tubo luminoso, che può convertire la luce di non uniformità in luce di uniformità. L'asta integrata di Rising EO sfrutta l'elevata qualità della superficie, il tasso di utilizzo dell'energia luminosa e la stabilità. Può essere utilizzato nel display di proiezione, nella sorgente luminosa e così via.

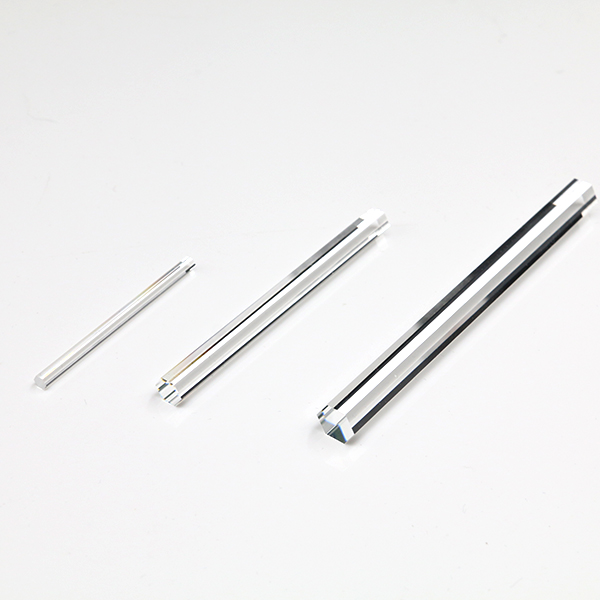

Asta integratore esagonale: apertura esagonale, migliora la trasmissione della luce, adatta per sorgenti luminose non uniformi.

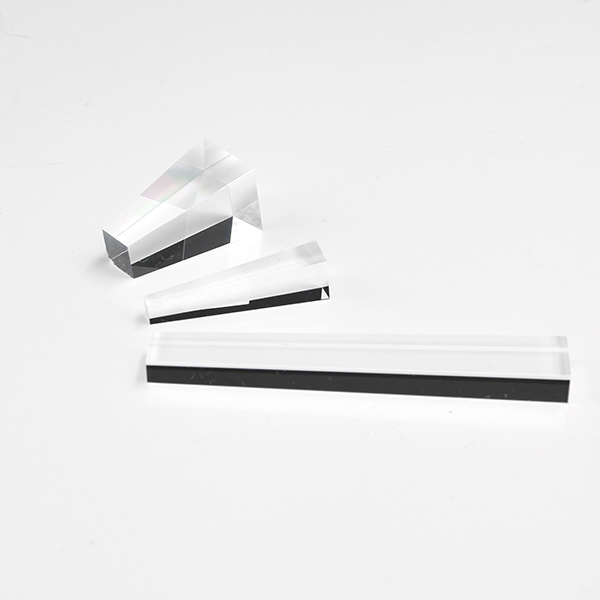

Asta integrata conica: progettata con ingrandimento secondo le esigenze del cliente, adatta per sorgenti luminose non uniformi.

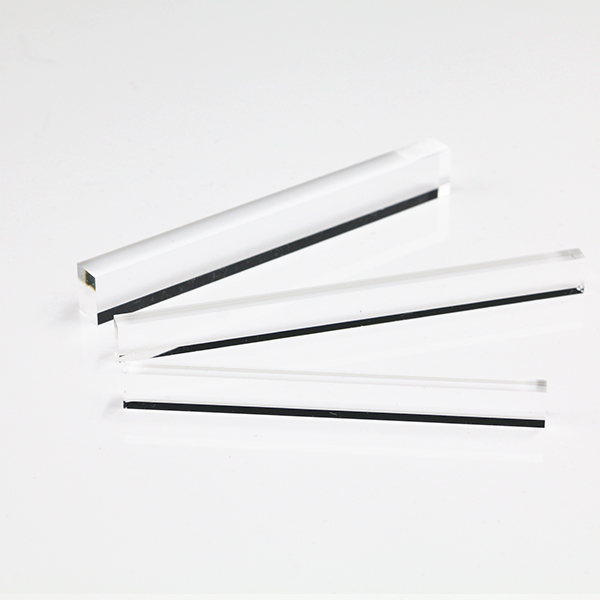

Asta integratore di trasmissione a 90°: tubo che uniforma l'emissione luminosa.
Asta integratore riflettente 45°: ruota il fascio luminoso di 90°.
Servizio personalizzato per fornire il campione e la produzione ad alto volume.
Rivestimento: 1. Su entrambe le superfici superiori per migliorare la trasmissione della luce.
Asta integratore riflettente a 45° con superficie inclinata rivestita con pellicola riflettente interna e spruzzata con vernice nera e pellicola antiriflesso rivestita sulla superficie di ingresso/uscita per migliorare efficacemente la trasmissione della luce.
