インテグレーターロッド
インテグレーターロッド
インテグレーターロッド
製品パラメータ
| 仕様 | 六角インテグレーターロッド | テーパーインテグレーターロッド | 90°トランスミッションインテグレーターロッド | 45° 反射インテグレータ ロッド |
| 材料 | N-BK7、JGS1、コーニング7980 | |||
| 寸法 | 10-300mm | |||
| クリア絞り | カスタム設計 | |||
| 寸法許容差 | ±0.02mm | |||
| 平行度 | <3分 | |||
| 不規則性 | 全面研磨済み | |||
| 表面品質 | エンド：20-10 S/D サイド：60-40 S/D |
|||
| 面取り・エッジチッピング | 面取りなし、エッジ欠け0.25mm以下 | |||
| コーティング | カスタム設計 | |||
| 環境安定性 | 熱膨張係数が低く、環境安定性に優れています。 | |||
製品紹介

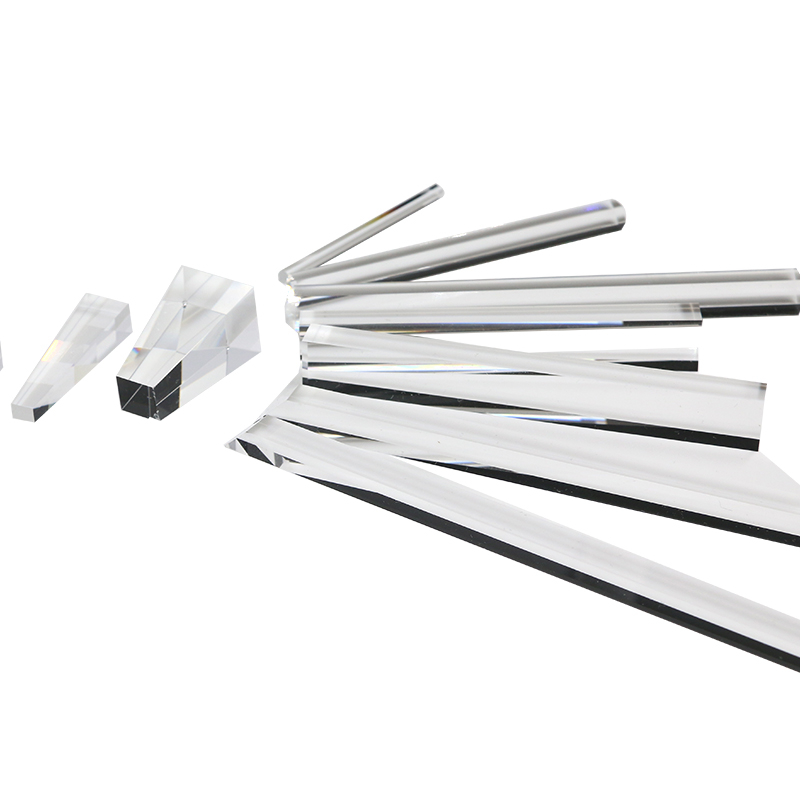

インテグレータロッドは、全内部反射（TIR）を利用してライトパイプの入口から出口まで光を伝送し、不均一な光を均一な光に変換できます。ライジング EO のインテグレーター ロッドは、高い表面品質、光エネルギーの利用率、安定性を活かしています。プロジェクションディスプレイや光源などに使用できます。
六角形のインテグレーターロッド: 六角形の開口部により、光の透過率が向上し、不均一な光源に適しています。
テーパー付きインテグレーター ロッド: お客様の要件に応じた倍率で設計されており、不均一な光源に適しています。
90°透過インテグレータロッド：光出力を均一にするチューブ。
45° 反射インテグレーター ロッド: 光ビームを 90° 回転します。
サンプルと大量生産を提供するカスタマイズされたサービス。
コーティング： 1. 光の透過率を向上させるために、両上面にコーティング。
傾斜面に黒色塗装を施した内面反射膜を塗布し、入出射面に反射防止膜をコーティングした45°反射型インテグレータロッドで、光の透過率を効果的に向上させます。
