Haste Integradora
Haste Integradora
Haste Integradora
Parâmetros do produto
| Especificações | Haste Integradora Hexagonal | Haste integradora cônica | Haste integradora de transmissão 90° | Haste Integradora de Reflexão 45° |
| Material | N-BK7, JGS1, Corning 7980 | |||
| Dimensão | 10-300 mm | |||
| Abertura clara | Personalizado | |||
| Tolerância dimensional | ±0,02 mm | |||
| Paralelismo | <3' | |||
| Irregularidade | Todas as superfícies polidas | |||
| Qualidade de superfície | Extremidade: 20-10 S/D Lado: 60-40 S/D |
|||
| Biselamento/lascamento de bordas | Sem chanfro, lascamento da borda inferior a 0,25 mm | |||
| Revestimento | Personalizado | |||
| Estabilidade ambiental | Baixo coeficiente de expansão térmica e excelente estabilidade ambiental. | |||
Introdução do produto

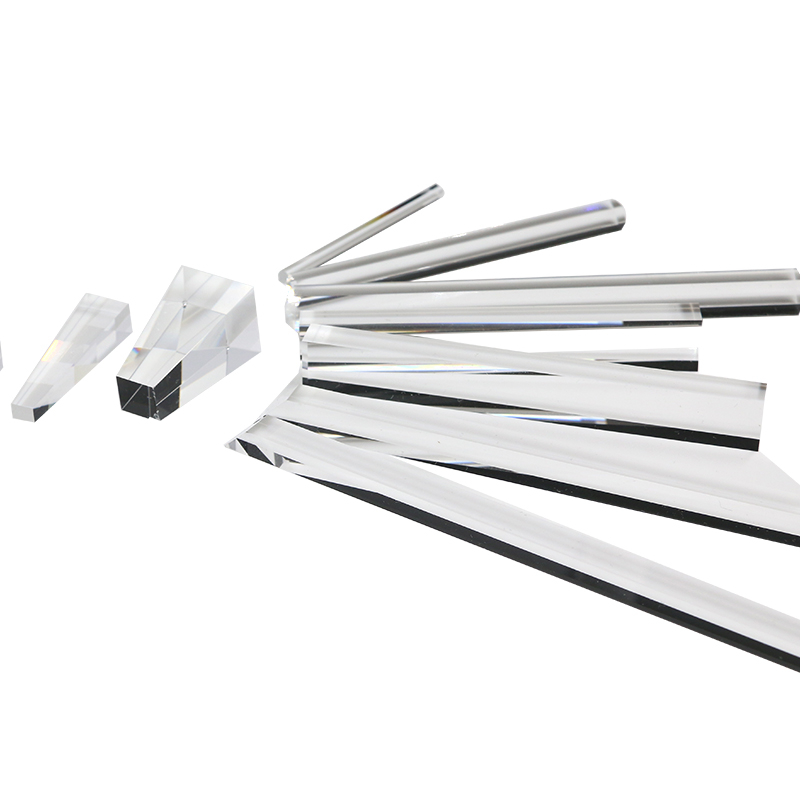

A haste integradora utiliza reflexão interna total (TIR) para transmitir luz da entrada até a saída do tubo de luz, que pode converter a luz não uniforme em luz uniforme. A haste integradora do Rising EO aproveita a alta qualidade da superfície, taxa de utilização de energia luminosa e estabilidade. Pode ser usado em exibição de projeção, fonte de luz e assim por diante.
Haste integradora hexagonal: abertura hexagonal, melhora a transmissão de luz, adequada para fontes de luz não uniformes.
Haste integradora cônica: projetada com ampliação de acordo com a necessidade do cliente, adequada para fontes de luz não uniformes.
Haste integradora de transmissão de 90°: tubo que uniformiza a saída de luz.
Haste integradora reflexiva de 45°: gira o feixe de luz em um ângulo de 90°.
Serviço personalizado para fornecer amostra e produção de alto volume.
Revestimento: 1. Em ambas as superfícies superiores para melhorar a transmitância da luz.
Haste integradora reflexiva de 45° com superfície inclinada revestida com filme reflexivo interno e pulverizada com tinta preta, e filme anti-reflexo revestido na superfície de entrada/saída para melhorar efetivamente a transmitância de luz.
